    Система 505/505E

    Добавить в заявки

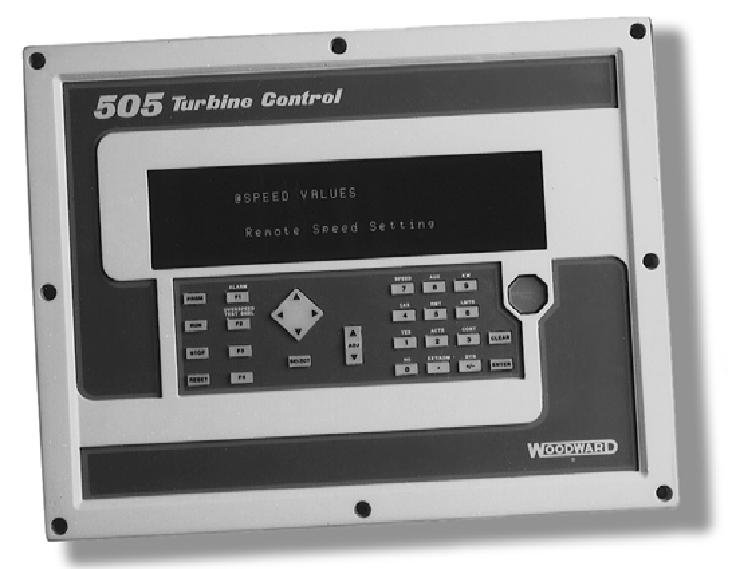

    Цифровая система регулирования для паровых турбин 505/505E

    Применение

    Woodward, woodward в россии, woodward easygen, реле woodward, панели управления генераторными установками, панели ДГУ, Релейная защита, Релейная защита woodward, Регулятор, Регулятор woodward, Электронный регулятор, Электронный регулятор Woodward, Синхронизатор, Синхронизатор Woodward, Распределение нагрузки Woodward, Распределение нагрузки, Актуатор Woodward, Актюатор Woodward, Контроллеры ГУ, Контроллеры ДГУ, Контроллеры АВР, турбинные системы, автоматизация генераторов, автоматизация электростанций, защита фидера, токовая защита, регуляторы числа оборотов, параллельная работа генераторов, защита генератора, защита трансформатора, топливный клапан, регулирующая аппаратура двигателя, преобразователи, соленоиды, датчикиСистема управления 505 И 505Е являются системами регулирования на базе микропроцессорной технологии, разработанные для управления паровыми турбинами любых размеров. Система 505 разработана для управления паровой турбиной с использованием одного или двух актюаторов (раздельные ступени) для привода входных паровых клапанов. Система 505Е разработана для управления одновальными паровыми турбинами с отбором или впуском пара. Эти цифровые системы регулирования программируются в эксплуатации. Они используют управляемое с помощью меню программное обеспечение для инструктирования инженеров-эксплуатационников при программировании систем регулирования для специфического применения с генераторами или механической нагрузкой. Системы 505 и 505Е могут быть сконфигурированы для как самостоятельной работы, так и в составе с цеховой Распределенной Системой Управления.

    Описание

    Цифровые системы управления 505 и 505Е используют 32-битовый микропроцессор для управления паровыми турбинами промышленными уровня, малыми муниципальными турбогенераторами, или турбодетандерами. Блок 505/505Е состоит из печатной платы размещенной в укрытии разработанном для монтажа на панели управления системой. Доступно также дополнительное укрытие NEMA 4X для возможности монтажа системы регулирования в жестких условиях окружающей среды. Панель Управления Оператора размещена на передней панели системы 505. Оператор может просмотреть действующие величины и уставки в одном и том же кадре, просто следуя инструкциям на английском языке, появляющимся на двухлинейном дисплее Панели Управления. Съемные блоки контактов упрощают подключение и установку.

    Экономически эффективная разработка

    Система управления 505 и 505Е являются конфигурируемыми в эксплуатации системами регулирования паровых турбин и панелями управления оператора интегрированными в один блок. Удобная панель управления оператора, включающая двухлинейный (24 знаковый) дисплей и 30 ключей размещена на передней панели систем 505/505Е. Эта панель управления используется для конфигурирования 505/505Е, выполнения настроек программы в режиме on-line, и управления турбиной/системой. Системы 505/505Е выполняют также индикацию первопричины аварийного останова, сокращая тем самым время обнаружения неисправности. В 505/505Е могут быть введены многие аварийные условия (до 3) для безопасного останова системы и запоминания причины аварийного останова.

    Более подробная информация в спецификации продукта.

    Спецификация 505/505E (рус.)
    http://rtd-univesal.com/files/1809525420-505 505E rus.pdf

    Руководство по эксплуатации 505/505E часть 1 (рус.)
    http://rtd-univesal.com/files/1421008115-re 505 505E p1.pdf

    Руководство по эксплуатации 505/505E часть 2 (рус.)
    http://rtd-univesal.com/files/1744163319-re 505 505E p2.pdf

    Руководство по эксплуатации 505/505E (англ.)
    http://rtd-univesal.com/files/715858523-re 505 505E engl.pdf
