    Комбинированная система SYSTEM LINE

    Добавить в заявки

    Комбинированная система защиты и управления SYSTEM  LINE

    Высокоэффективная цифровая система защиты и управления линией SYSTEM LINE удовлетворяет всем требованиям по защите и управлению на уровне среднего и высокого напряжения.

    Комбинированная система защиты и управления CSP2 является системой управления линией электропередачи для уровня среднего напряжения. Система соответствует наиболее современному состоянию цифровой вторичной (вспомогательной) техники.

    Система состоит из двух отдельных приборов:

    · Базовый блок CSP2 и

    · Блок индикации и обслуживания CMP1:

    В блоке CSP2 интегрированы все функции по защите и управлению. Базовый блок встроен в нишу низкого напряжения (конструкция на монтажной плате). Сетевой блок питания с большим диапазоном напряжений позволяет подключать все оборудование с опорным напряжением, обычно применяемое в системах со средним напряжением.

    → Система для всех установок и применений!

    Компактный блок индикации и обслуживания CMP1 монтируется децентрализованно на переднюю крышку панели силового выключателя. Благодаря простому управлению с помощью меню, большому дисплею с подсветкой с задней стороны, а также эргономически оформленной поверхности обеспечивается перативная и обширная информация обслуживающего персонала. Связь между базовым блоком и блоком управления реализуется с помощью локальной сети, выполненной по принципу полевой шины (Feldbus), заменяющей обычный жгут из кабелей на передней панели.

    Система CSP2 предлагается для различных применений (защита ответвлений/дифференциальная защита распределительных сетей) как стандартная версия в двух классах мощности, отвечающих спросу.


    CSP2-F - ЗАЩИТА ЛИНИЙ ПЕРЕДАЧИ

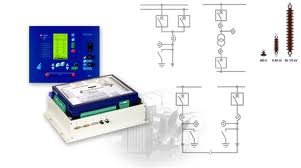

    • CSP2-F5: Эта мощнейшая система управления линией передачи может подключать и управлять до пяти переключательными устройствами. В соответствии с высокими требованиями, CSP2-F5 имеет большее количество цифровых входов и реле сигнализации. Функции защиты и измерений соответствуют функциям CSP2-F3.Рисунок 1. CSP2-F Применение для защиты ответвлений

    CSP2-L ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА КАБЕЛЕЙ И РАСПРЕДЕЛИТЕЛЬНЫХ ЛИНИЙ

    • CSP2-F3/L – эта система, приемлемая по стоимости, находит применение преимущественно в простых панелях отходящих линий и предназначена для управления одним силовым выключателем, а также двумя последующими коммутирующими устройствами (например, размыкатель и заземляющий выключатель). Могут подключаться до 5 коммутирующих устройств.
    • Система CSP2-F3/L также применяется в много-контурных сетях для избирательной направленной защиты и для управления несколькими коммутирующими устройствами.

    Рисунок 2. SCP2-L Применение дифференциальной защиты и управления кабелем и линией

    CSP2-T ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА ТРАНСФОРМАТОРОВ

    • CSP2-T25: Этот прибор применяется для задач комплексной защиты и управления в области дифференциальной защиты трансформаторов. CSP2-T25 специально разработан для двух-обмоточных трансформаторов и может управлять до 5 коммутирующими устройствами.

    Рисунок 3. CSP2-T25 Применение дифференциальной защиты трансформаторов

    Более подробная информация в руководстве по эксплуатации.

    Руководство по эксплуатации SYSTEM LINE (рус.)
    http://rtd-univesal.com/files/686273721-csp2_kb_ru.pdf

    ПРЕЗЕНТАЦИЯ SYSTEM LINE (рус.)
    http://rtd-univesal.com/files/979743462-System Line_rus.pdf
