    Монолитные

    Добавить в заявки

    Сборки, состоящие из одного или нескольких ВЧ каналов, уложенных в один кабельный канал.



    • Кабели с витым центральным проводником имеют тенденцию к большей фазовой стабильности при сгибании
    • Кабели с цельным центральным проводником имею тенденцию к амплитудной стабильности при сгибании
    • В сравнении с другими семействами, кабели с низкими потерями являются более износостойкими и прочными
    • При реализации решений до 26.5 ГГц, рекомендуется рассмотреть применение семейства UFA210
    • При производстве испытаний в лабораторных условиях, предлагается к применению Low Loss UFA210B
    • Если требуется низкий уровень внутренних потерь в диапазоне до 26,5ГГЦ, UFB205A или UFB197C
    • Если диапазон до 18 ГГц, Ultra Low Loss UFB311A или UFB293C - наиболее подходящий выбор



    В диапазоне от 26.5 ГГц до 40 ГГц рекомендуется применять Low Loss UFA147A кабель.

    В случае требования более низкого уровня потерь, Ultra Low Loss UFB142A кабель.

    В изделиях до 50 ГГц, рекомендуется применять Low Loss UFA125A кабель

    Если критичны размеры и гибкость, предлагаем рассмотреть Low Loss UFA147B или Ultra Low Loss UFB142C кабели

    При жестком монтаже, имеет смысл применять миниатюрные кабели  в соответствии с соотношением жесткость/ размер/ производительность



    Кабели с низкотоксичной полиуретановой оболочкой хорошо противостоят внешним механическим воздействиям Такие кабели рекомендуются в качестве тестового оборудования






    Конструкция, материал соединителей и части к ним соответствуют стандартам MIL-C-39012 и ГОСТ-РВ 51914-2002. Соединители  UTiFLEX оптимальны  для  достижения  наиболее  низкого КСВ  во  всем  диапазоне  частот.  Ряд запатентованных  решений  заложены  в  конструкцию  для  повышения  уровня  износостойкости  к  механическим воздействиям. Корпус соединителя, диэлектрик и центральный проводник в составе кабельной сборки гарантируют сохранение превосходных характеристик даже после эксплуатации в жестких условиях.





    В основном, кабельные сборки UTiFLEX доступны в исполнении с армированием. Армирование повышает физическую защищенность и продляет жизненный цикл. Стандартные варианты представлены ниже. Возможны и другие типы защиты. Пожалуйста контактируйте с нашим специалистом.




    UTiFLEX M-Flex - Гибкая альтернатива полужесткому кабелю (Semi Rigid Cables)

    Данное решение предлагает хороший выбор способов трансляции СВЧ сигнала. При разработке, большее внимание уделялось характеристикам в области более высоких частот, нежели в области более низких .

    В результате такого подхода удалось добиться высоких показателей по экранированию, стабильности, долговечности и низкой стоимости. Конструкция кабеля базируется вокруг PTFE диэлектрика под прецизионным слоем метализированной ленты в качестве микроволнового экрана. Корпус усилен с помощью металлической оплетки и FEP материалом внешней оболочки. Результатом является кабель с хорошими электрическими и механическими параметрами. Кабель прост в использовании: поддается легкой



    предмонтажной разделке, калибровке и может быть оконцован соединителями для полужестких (semi-rigid cable) кабелей.

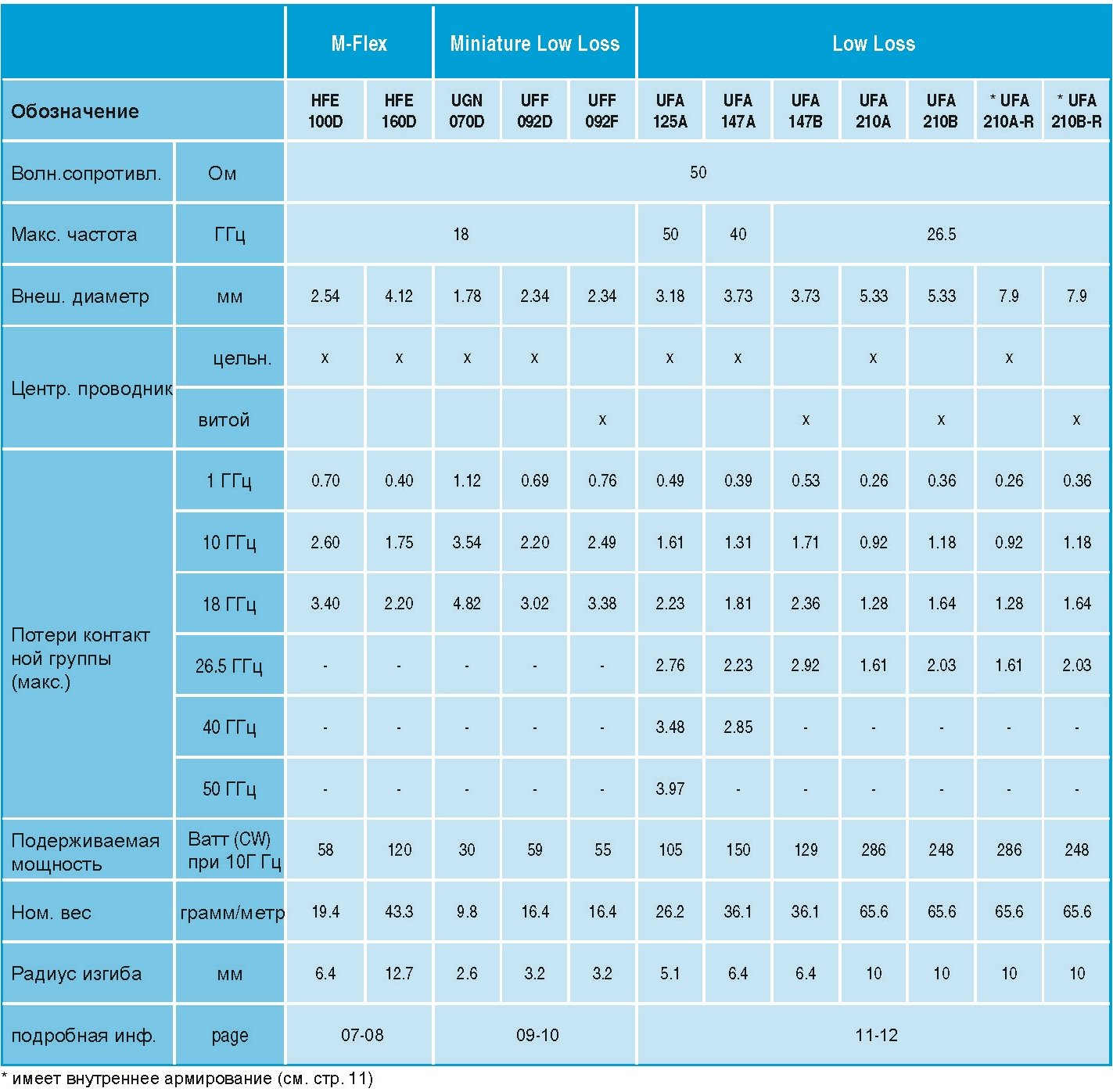

    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    M-Flex®  Свойства и приемущества

    • Высокая Эффективность
    • Спиральный экран для минимизации потерь и стабильности фазы Совместим по размеру с semi-rigid при мин. потерях и КСВ. Изоляция свыше 90 dB , что повышает эффективность
    • Прост в использовании
    • Эргономичен при установке
    • Не требует специального инструмента и дополнительных затрат. подходит для стандартных и легко доступных semi-rigid соединителей
    • Высокая доступность
    • Всегда доступен со складов
    • Поставляется бухтами по 15-300 метром.
    • Не горюч, низкотоксичен
    • Может быть поставлен с присоединенными предварительно соединителями.







    UTiFLEX Миниатюрные кабельные сборки с минимальными потерями

    Многоцелевые миниатюрные высокочастотные кабели спроектированы с целью реализации высоких электрических характеристик при минимальных габаритах. Они являются хоршей экономической альтернативой, когда кабель  RG не удовлетворяет вашим системным требованиям или применение semi-rigid кабеля является громоздким. Кабели поддерживают применение широкой линейки высокочастотных коннекторов и могут быть сконфигурированы для соответствия вашим системным требованиям наиболее точным образом





    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ




    UTiFLEX Кабельные сборки с низкими потерями


    В сборках применяется высокоэффективный СВЧ кабель, чьи механические и конструктивные решения реализованы не в ущерб харектеристикам электрическим: потери в контактной группе, фазовая стабильность, КСВ. Данные сборки абсолютно универсальны, экономически оправданы и имеют большой спектр применений.





    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
